🔧 전자식 5구 스위치 고장! 일반 기계식 스위치로 교체하는 방법

⚠️ 전기 작업 전 반드시 전원 차단기를 OFF(꺼짐) 상태로 변경하세요!
감전 및 화재 방지를 위해 절연 장갑 착용, 마른 손 작업, 작업이 어려운 경우 전문가 의뢰를 권장드립니다.

---

📞 고객 문의: "전자식 스위치가 또 고장났어요… 이번엔 기계식으로 바꿀래요!"

최근 고객님으로부터 받은 문의는 전자식 5구 스위치 고장으로 인해
더 이상 스트레스를 받지 않고, 일반 기계식 스위치로 교체하고 싶다는 내용이었습니다.

고장난 전자식은 일본 소닉 제품이었고, 규격이 독특하여
아크릴 패널을 별도 제작해 설치를 준비한 사례입니다.



📸 ▼ 고장난 전자식 스위치

---

🔁 전자식 vs 기계식 스위치 차이점

항목전자식 스위치기계식 스위치

배선 방식	L상 + N상 필요	L상만 필요 (N상 필요 없음)
고장 빈도	센서, 회로 오류로 자주 발생 가능	구조 간단, 고장 드묾
교체 난이도	고유 규격으로 호환성 낮음	범용 규격, 설치 쉬움
유지보수	교체 어려움, A/S 번거로움	직접 교체 가능



전자식 스위치 교체 시 **N상(흰색선)**은 사용하지 않으므로
반드시 절연테이프로 마감 후 정리해 주세요.

---

🧰 5구 기계식 스위치 교체 순서 (사진 다수 포함)

1️⃣ 스위치 작업 전 확인사항

• 업(UP) 표시 확인 후 스위치를 위 방향으로 설치
•
• **공통선(L상)**은 스위치마다 연결해야 하므로
  제품에 동봉된 공통 케이블을 활용합니다.

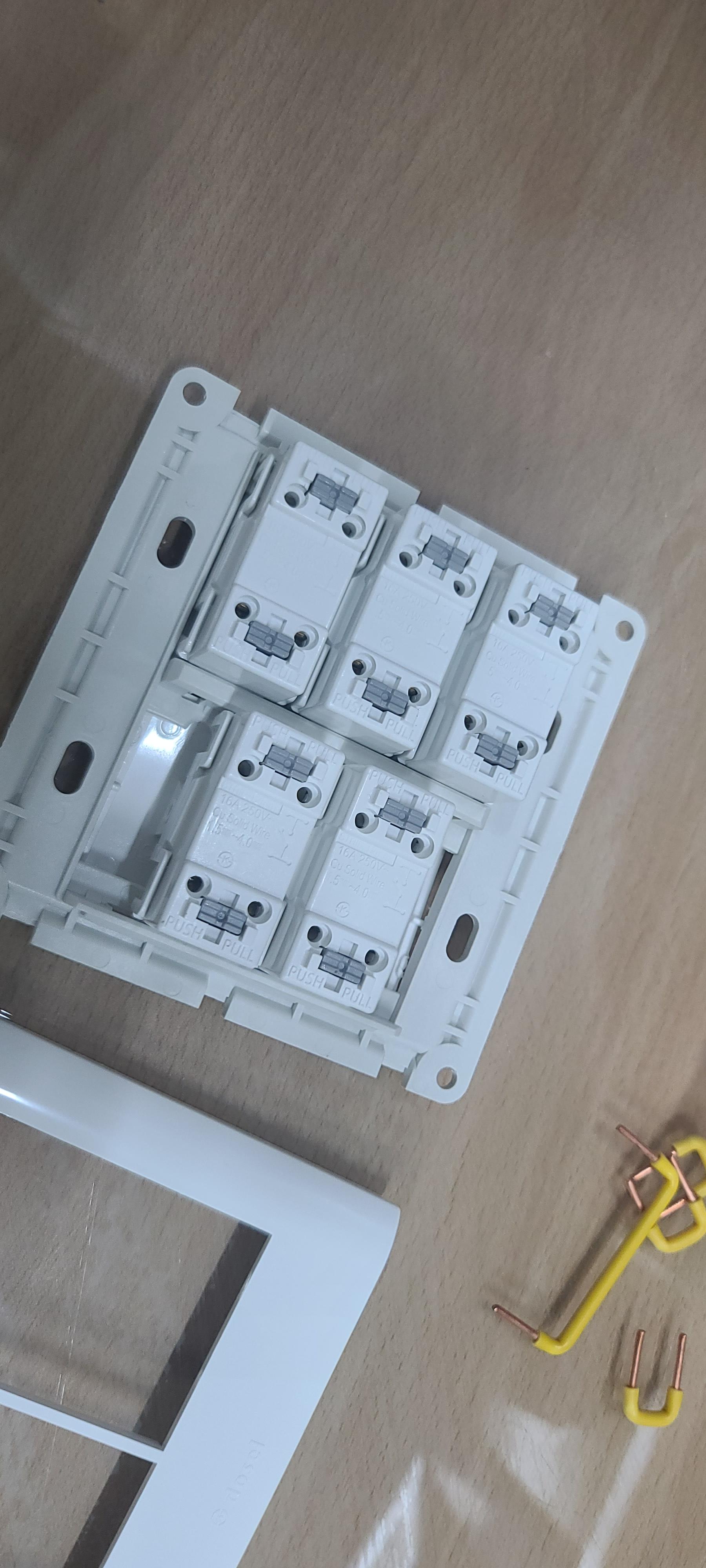

📸 ▼ 공통 연결선 – 케이블 제공됨
(이미지 3 삽입)

---

2️⃣ 스위치별 배선 연결 방법

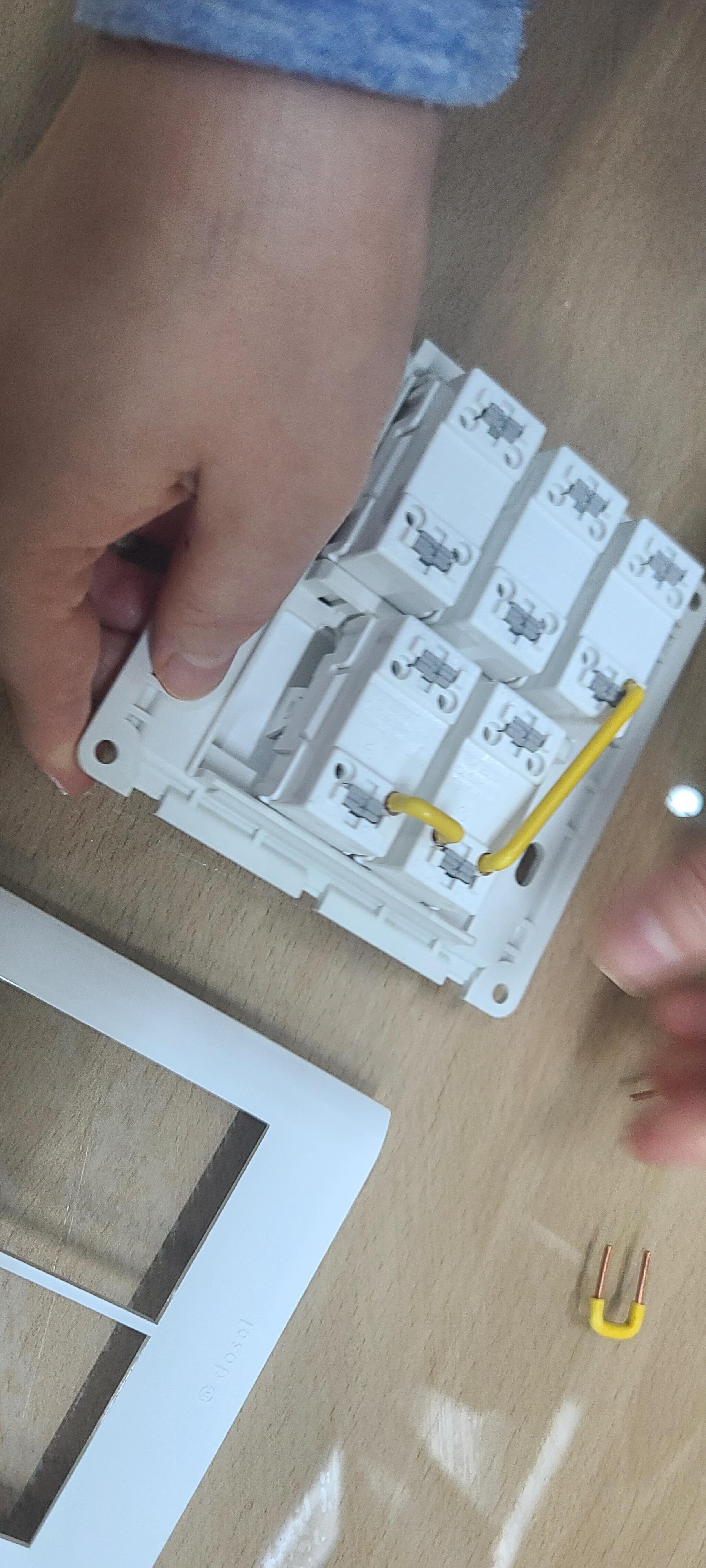

📸 ▼ 스위치 연결선 꽂는 모습 (연락선은 세대마다 색상 다름)

💡 선 색상은 현장마다 다르므로 기존 스위치 배선도를 반드시 확인하고 작업하세요.

꾹 눌러서 빠지지 않도록 꽂아 주세요.

---

3️⃣ 배선 완료 사진

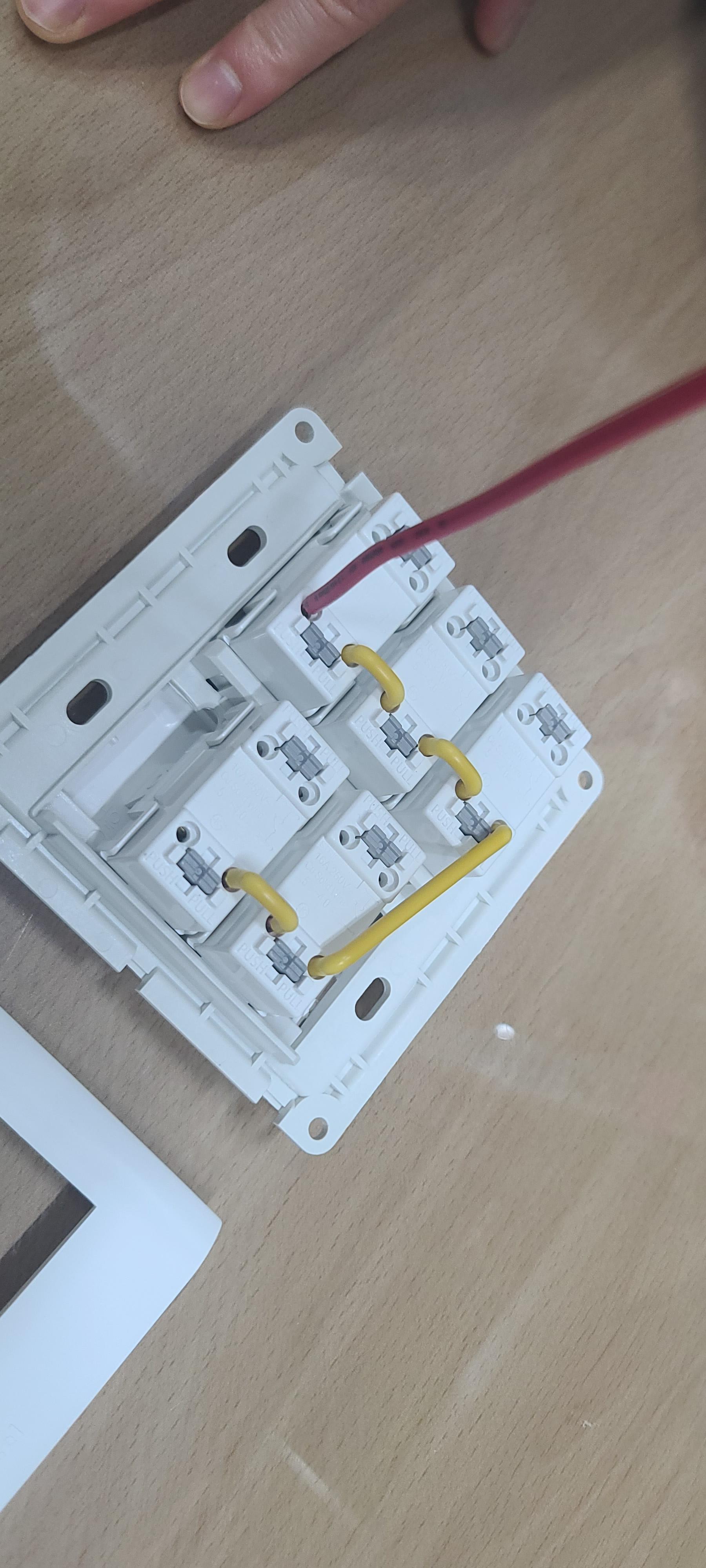

📸 ▼ 5구 기계식 스위치 배선 완료 모습

---

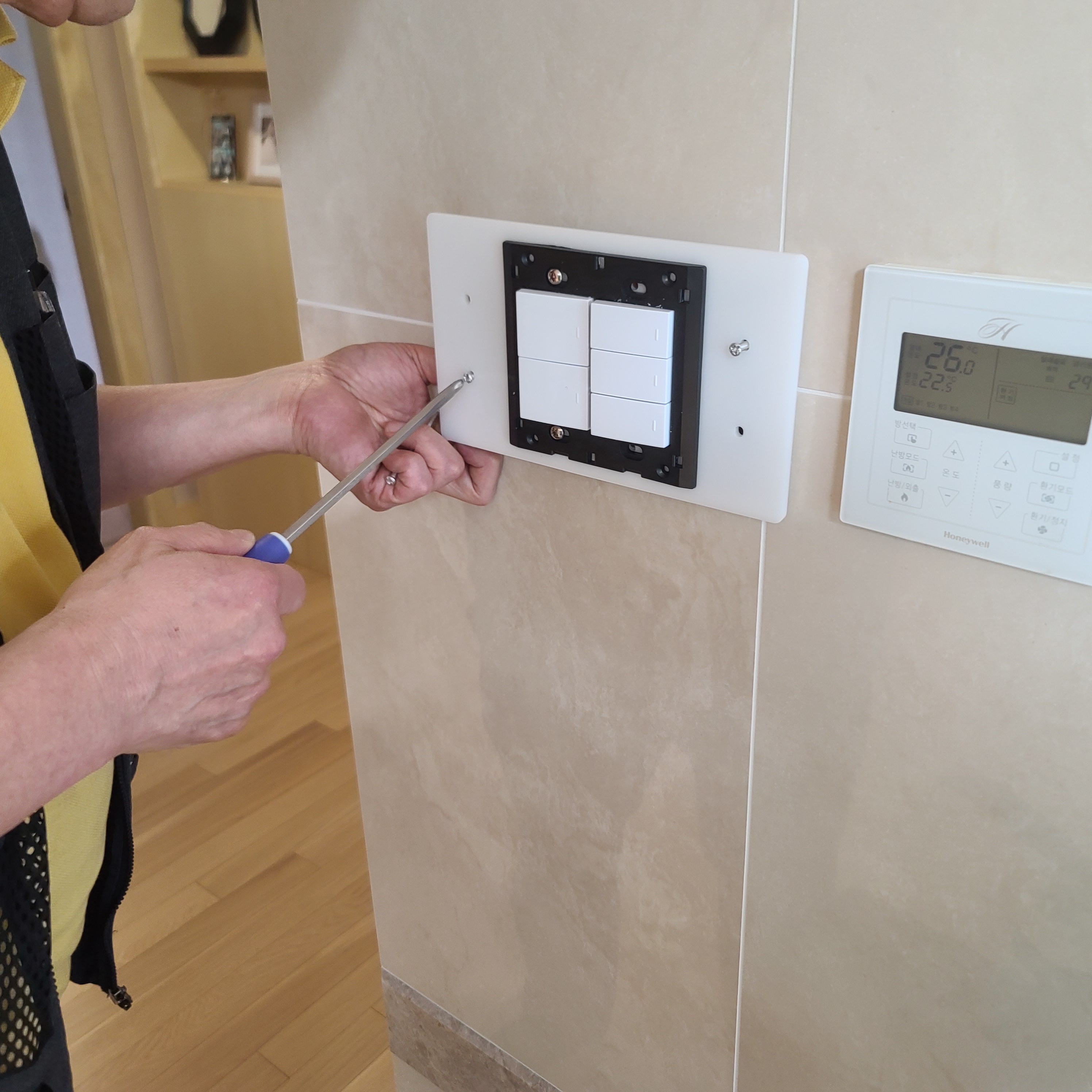

🛠️ 전자식 스위치에서 기계식 스위치로 교체한 최종 설치

• 기존 스위치 공간에 맞춰 아크릴을 설계하여
  기계식 스위치 2개를 깔끔하게 설치했습니다.

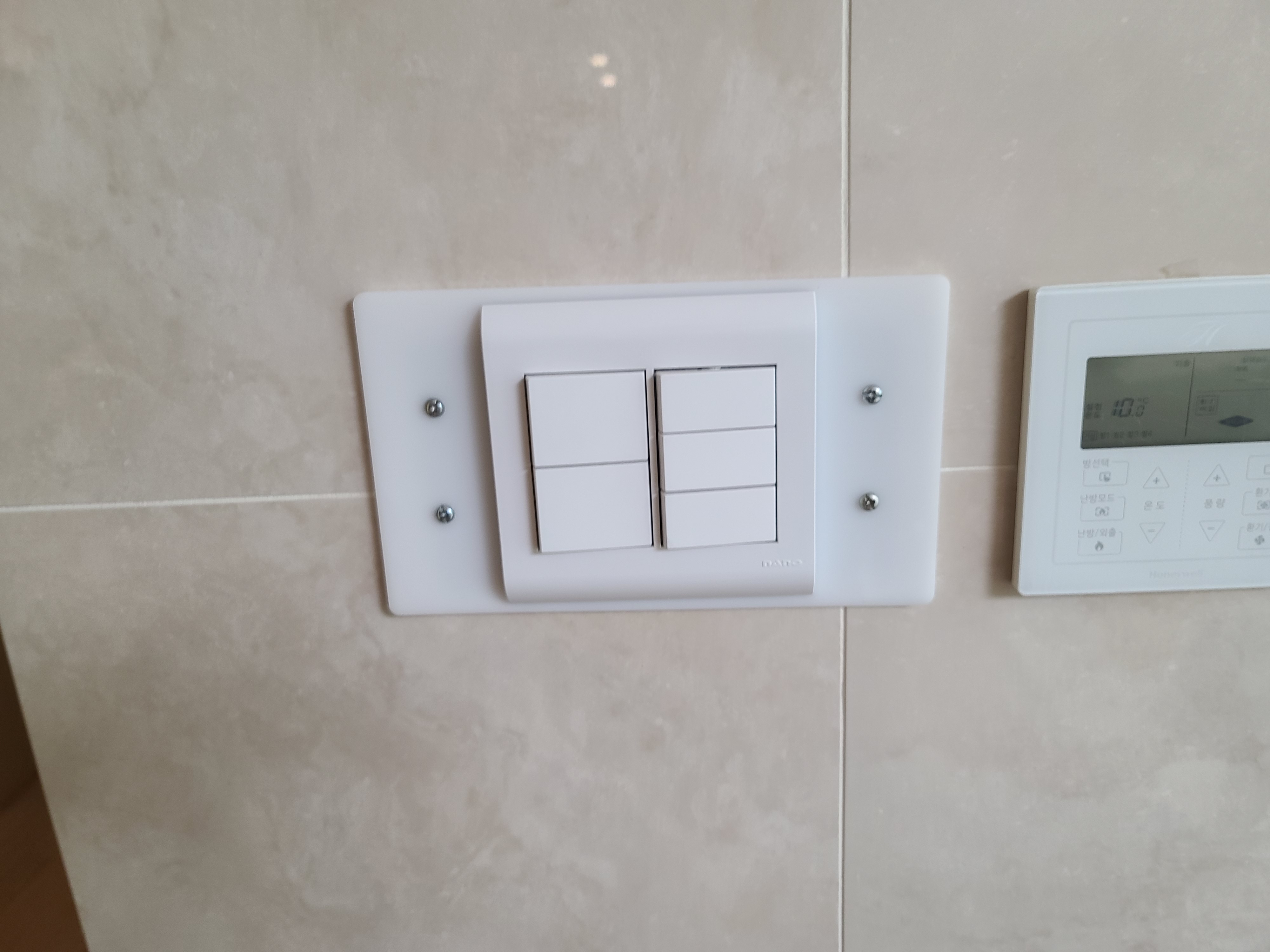

📸 ▼ 아크릴 설계 후 설치한 최종 사진

🔒 본드나 실리콘으로 스위치 고정하는 방법도 있지만
안전성과 유지보수를 고려해 피스 고정을 선택했습니다.

---

😊 고객 후기: “많은 기능은 포기했지만, 이제는 고장 걱정 없어요!”

고객님은 전자식 스위치의 잦은 오류와 배터리/센서 문제로 스트레스를 많이 받으셨다고 합니다.
하지만 이번 기계식 스위치 교체 후에는 단순한 구조와 안정된 작동에 매우 만족하셨습니다.

---

✅ 마무리하며

• 전자식 스위치 고장은 빈번하게 발생할 수 있습니다.
• 기계식 스위치는 단순한 구조로 고장이 적고 안정적입니다.
• 이번 사례처럼 일본 소닉 제품 교체 시에도 아크릴 패널 설계 등을 통해 충분히 대응할 수 있습니다.

💡 스위치 교체는 어렵지 않지만, 전기작업인 만큼 안전수칙은 필수입니다!
