💡 디밍 전자식스위치 철거 없이 LED모듈로 조명 교체 성공 사례
⚠️ 전기 작업 전에는 반드시 차단기를 내리고 작업하세요!
특히 디밍 전자식스위치와 같은 특수 제어 장치가 있는 경우 감전 위험이 높습니다.
🧩 디밍 전자식스위치? 그냥 스위치랑 다릅니다!
이번 사례는 아파트에 시공된 디밍 기능이 포함된 전자식스위치를 철거 없이 조명만 교체한 사례입니다.
고객님은 복잡한 철거 작업을 원하지 않으셨고, 기존의 전자식 스위치를 유지하면서 조명만 LED로 바꾸길 원하셨습니다.
🧠 전자식 스위치 기능 요약
- 중앙 이벤트 버튼: 노말모드 / TV모드 / 책읽기 / 음악 / 절전 / 밝기 세팅 / 수동 밝기 / 전체소등
- 조명 제어 버튼:
- D1 / D2: 디밍 제어
- L3 / L4 / L5 / L6: 일반 조명 제어
🔹 중앙 이벤트 버튼은 조명 제어에 실제 영향이 없어 터치하지 않으셔도 무방합니다.
🔹 디밍 기능을 비활성화한 상태로 사용 가능하며, 3로(양방향) 스위치 기능은 그대로 유지됩니다.
📸 시공 전 확인 사항

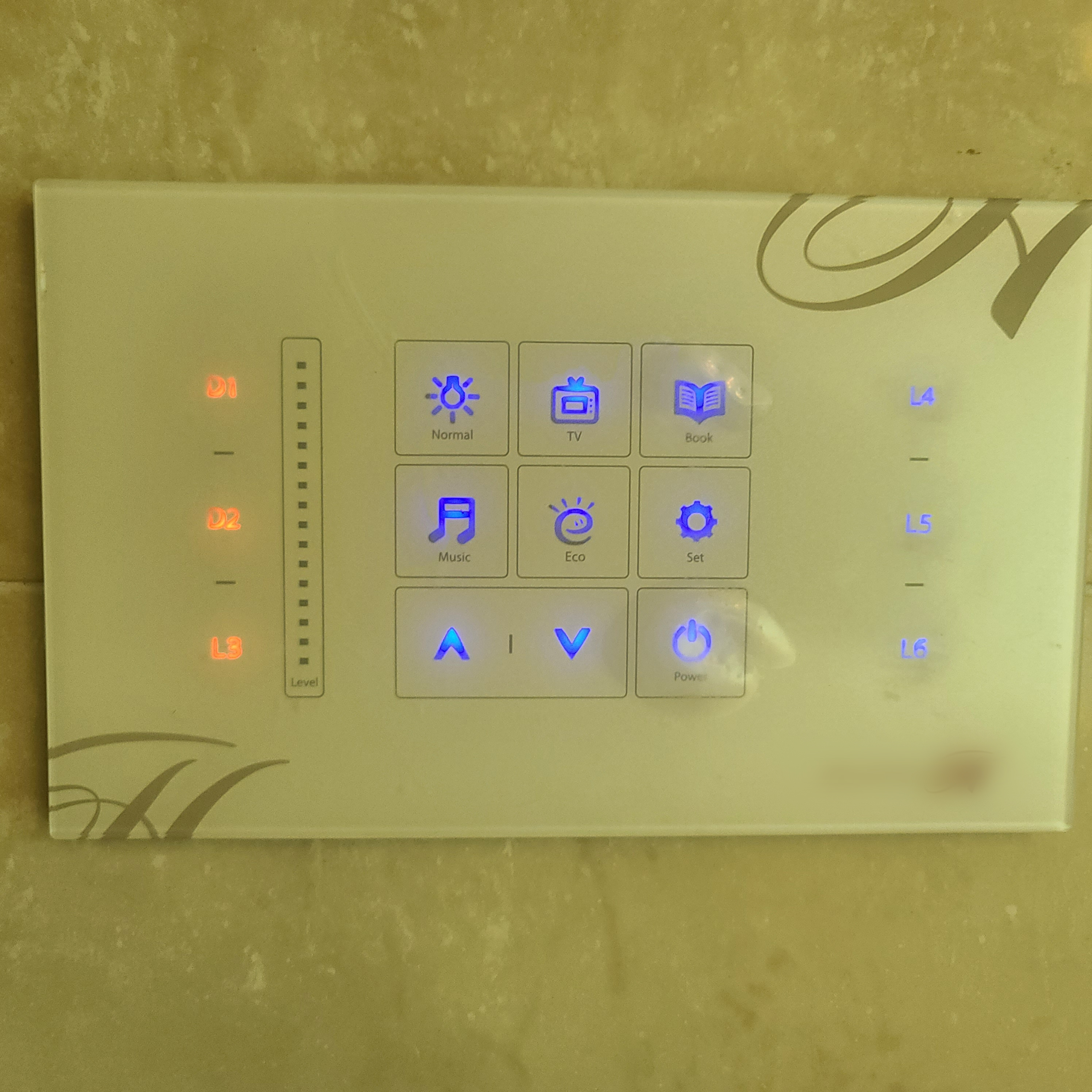

📷 사진 1: 아파트 시공 당시 설치된 디밍 전자식스위치
(※ 디밍 회로에 따라 형광등만 일부 점등되거나 전력 낭비가 심해질 수 있음)

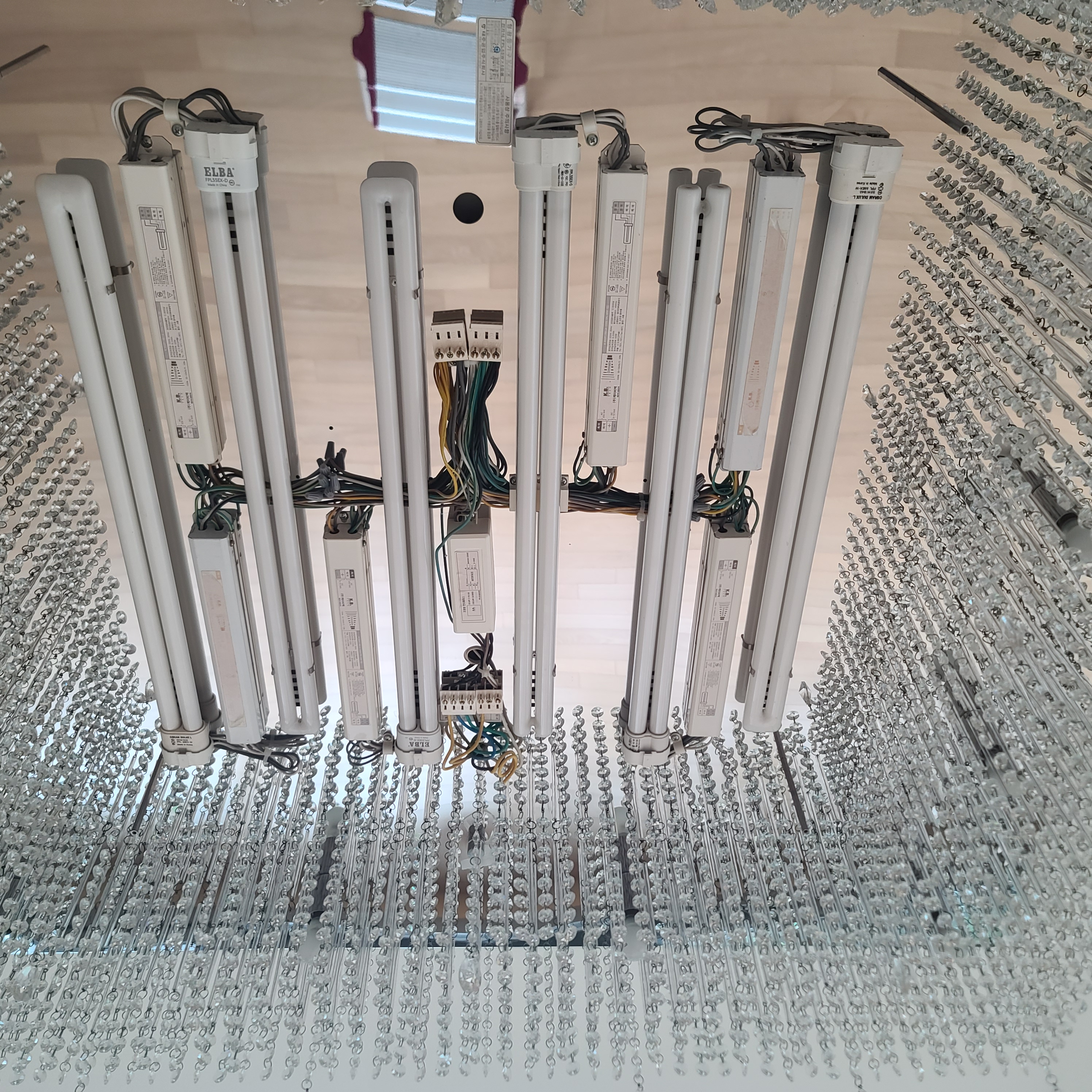

📷 사진 2: FPL 형광등 55W X 6개, 총 330W → 디밍 안정기 고장으로 일부만 점등

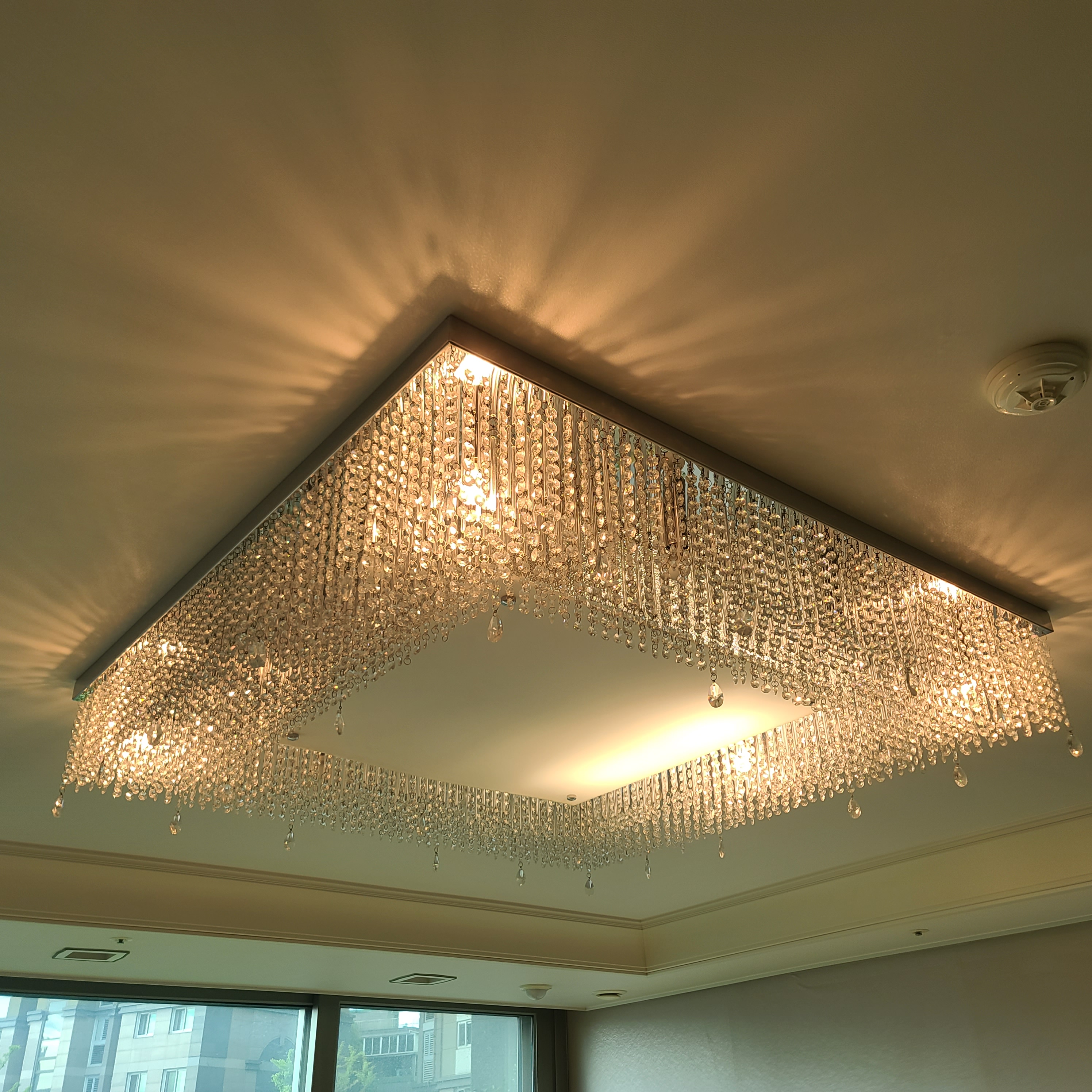

📷 사진 3: 60W 클립톤 전구 14개 (총 840W!)
→ 전기료 폭탄 유발 장치, 모두 LED로 교체 예정
🛠️ 시공 난이도 ★★★★☆
기존 등기구가 대형 샹들리에 타입, 등박스도 스테인레스라 자석 고정도 어려운 상황이었습니다.
⚠️ 설치 주의사항
- 자석이 붙지 않는 구조 → 철판 조각을 따로 타공해 고정
- 일부 시공업체는 양면테이프로 고정하는 경우도 있으나 절대 금지!
👉 LED기판의 발열로 인해 떨어질 수 있고, 화재 위험 있음
🧰 시공 과정 요약

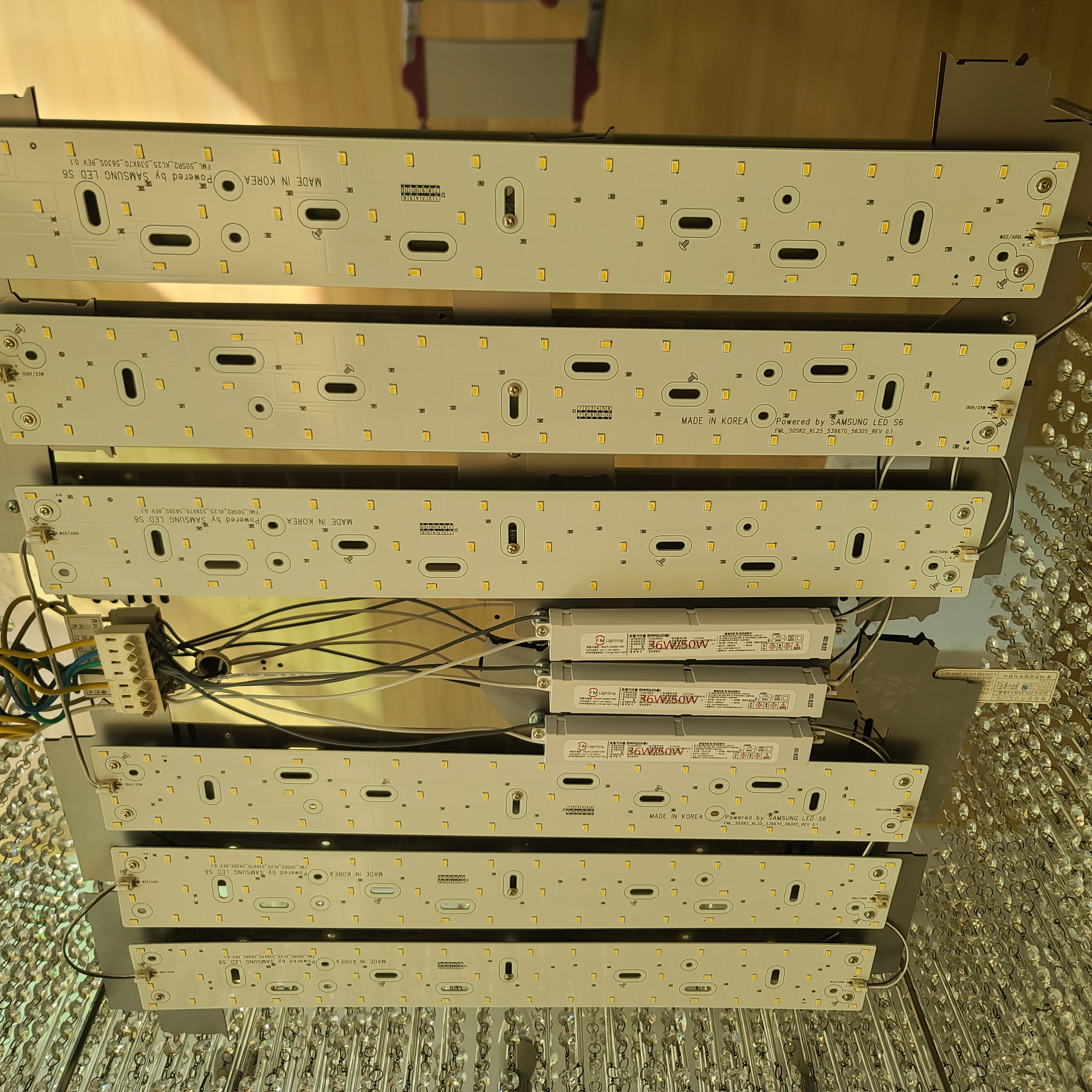

📷 사진 4: 철판 조각을 등기구 내부에 고정
→ LED모듈과 안정기를 자석으로 부착

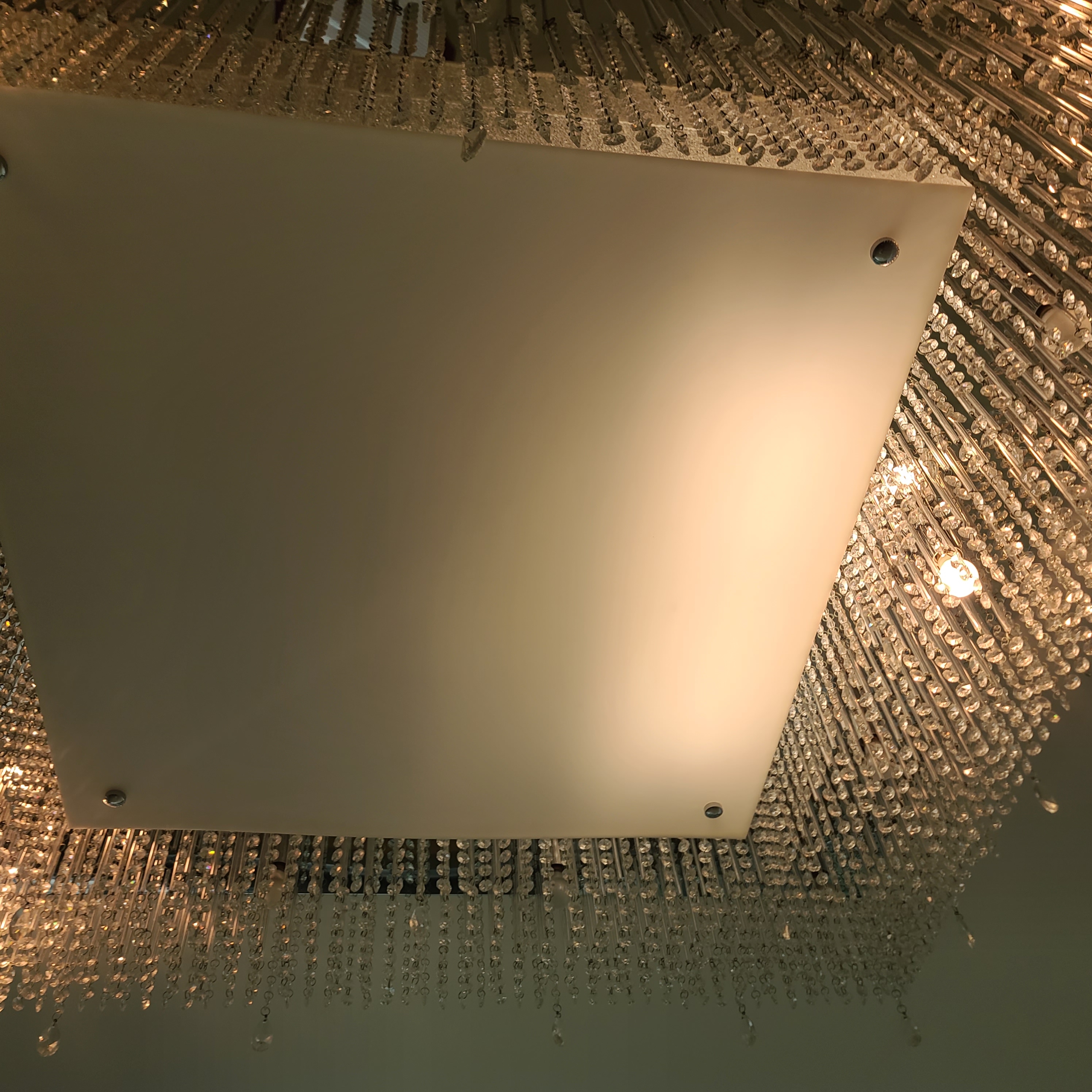

📷 사진 5: 아크릴 커버까지 완벽하게 장착
→ 사이드 60W 클립톤 전구도 LED 5W 제품으로 전면 교체 완료!
🌟 교체 전후 비교
| LED모듈 | FPL 55W X 6 = 330W | 삼성 S6 50W X 3 = 150W |
| 클립톤 전구 | 60W X 14 = 840W | 5W X 14 = 70W |
| 총 전력 사용량 | 1170W | 220W |
| 절감 효과 | - | 전력 사용량 약 81% 절감 |
🔦 사용 제품 안내
- LED모듈: 삼성 S6 비절연형 (5700K) / 50W 모듈 3세트 (총 150W)
- 클립톤 전구: LED 5W (3000K) / 14개
- 특징: 고연색성, 플리커프리, 고발광 LED 적용
😊 고객님 후기
“디밍기능은 잘 쓰지 않아서 걱정했는데 스위치 철거 없이도 가능하다는 점이 정말 좋았어요.
설치 후 밝기는 훨씬 좋아졌고, 무엇보다 전기요금 걱정이 줄어들 것 같아 만족합니다!”
🔚 마무리
이번처럼 전자식스위치(디밍 포함)가 설치되어 있어도
조명만 LED로 교체하고 전력 절감과 시각적 쾌적함을 얻을 수 있습니다.
💡 디밍 기능을 살리지 않고 조명 교체만 원하실 경우,
기존 스위치 철거 없이 LED모듈로 깔끔하게 해결 가능합니다!
