안녕하세요, 오늘은 거실등의 설치와 배선에 관련한 내용을 적어보도록 하겠습니다.
어제는 소비자 분으로 부터 전화를 받았습니다.
거실등이 2구 스위치로 되어있으며 설치는 잘 한것 같은데 스위치를 켜면 차단기가 떨어진다는 말씀이었습니다.
전원을 켜면 차단기가 떨어지는 현상에 대한 원인을 찾기위해 설치된 제품의 전원선이 연결 부분에 대한 사진을
요청 했습니다.

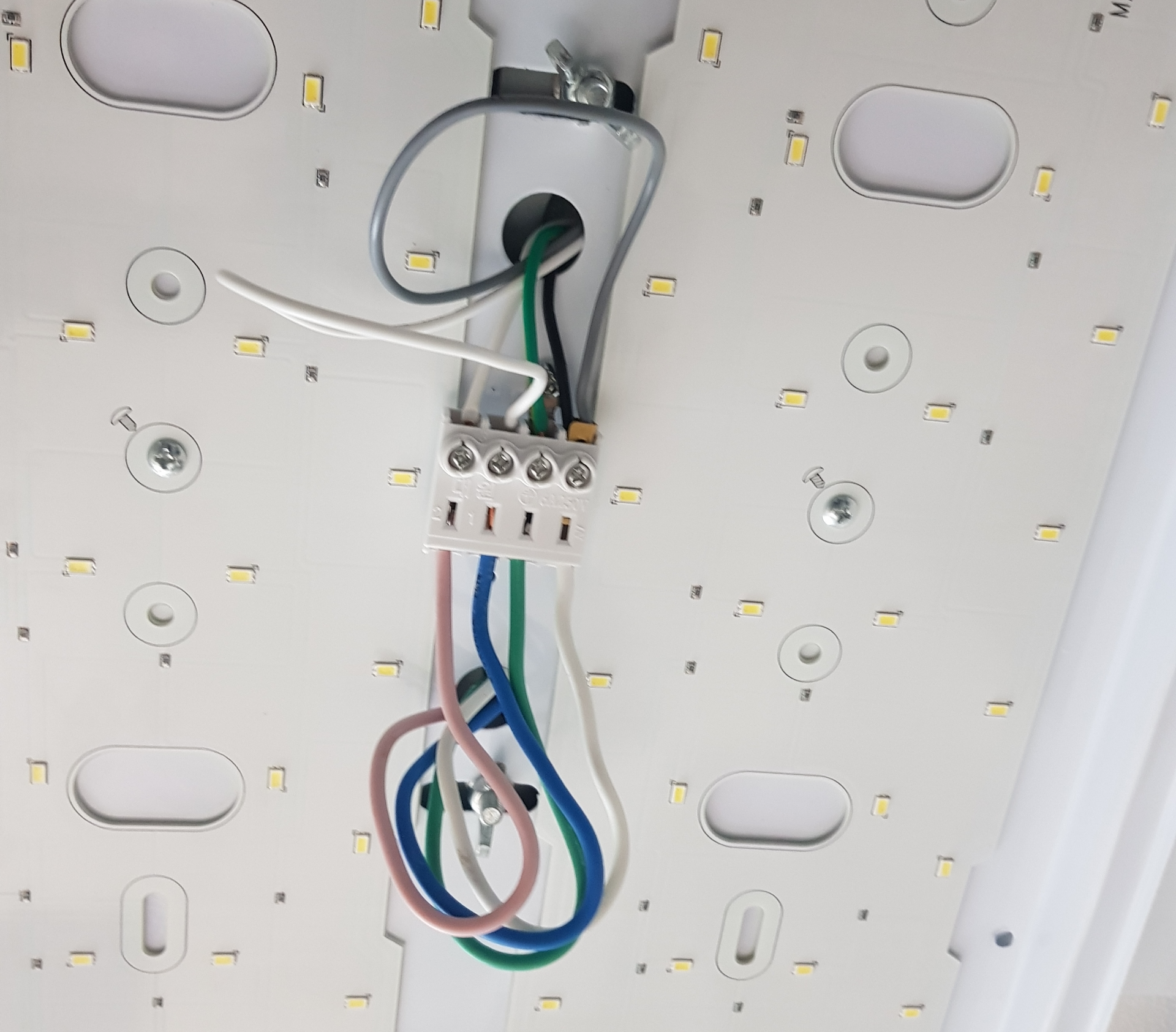

▼고객님으로 부터 받은 사진 입니다. ( 차단기가 떨어지는 원인은 잘못된 배선 )
▲위의 사진에서 보시면 접지선을 빼 놨는데 천장에서 내려온 선 중에는 접지선(녹색선)이 연결되어 있으며
반대편에는 회색선(안정기의 전원선)이 연결되어 있는 것을 볼 수 있습니다.
이 배선은 잘못된 배선으로 고객님께 혹시 교체전에 찍어둔 사진이 있는지 문의해서 받은 사진은 아래의 사진입니다.
▲ 위의 사진중 좌측의 4개의 선중 흰색 -공통선 , 초록색은 - 접지, 청색- 스위치1번, 빨강-스우치2번 이며 우측의 선은 안정기선이 연결된 구조입니다.
▲ 위의 사진도 변경전의 전원 연결된 사진을 참고하여 변경을 요청했고 고객님께서 잘 바꿔서 연결 하였습니다.
다시 찾은 전등 불빛
기존 제품은 따뜻한 느낌의 주광색이라고도 하는 5700K의 제품인 것 같았습니다.
교체한 제품은 차가운 느낌의 주광색이라고 하는 6500K 입니다.
두전등의 불빛의 색이 비교가 됩니다.
하지만 고객님께서는 빛의 차이는 느끼지만 색온도에 대한 개념이 아직은 없었으며 현재의 전등에 만족 하셨습니다.
끝까지 일어 주셔서 감사합니다.
